1. 引言
今天看串口的 IAP ，平时我们通过 JTAG 等工具下载的都是 HEX 文件，都没有思考一下 HEX 的文件组成。而串口 IAP 下载的是 BIN 文件，刚好在这里区分学习一下。

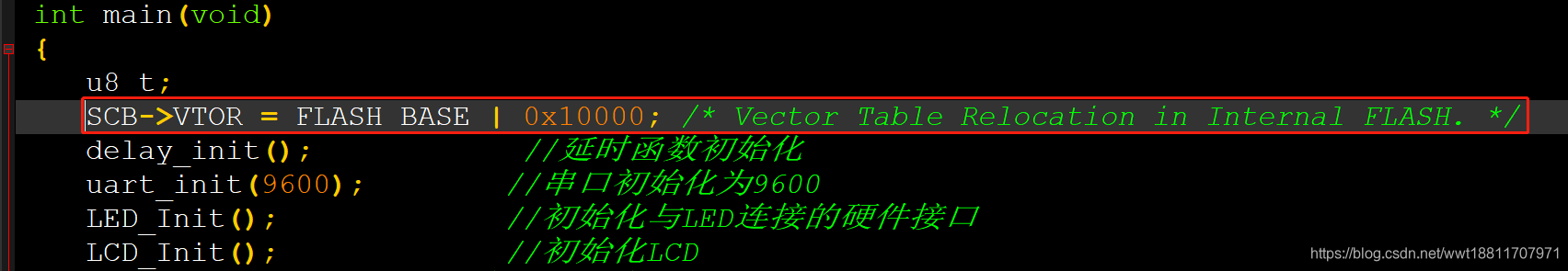

我们平时烧写 HEX 文件是不需要设置地址信息的，因为已经包含在文件里面，而使用 BIN 烧写，需要在程序中指定地址。
2. 简述
Intel hex 文件是记录文本行的 ASCII 文本文件，在 Intel HEX 文件中，每一行是一个 HEX 记录，由十六进制数组成的机器码或者数据常量。Intel HEX 文件经常被用于将程序或数据传输存储到 ROM、EPROM，大多数编程器和模拟器使用Intel HEX文件。
2.1 HEX文件
HEX 文件是包括地址信息的，而BIN文件格式只包括了数据本身。在烧写或下载HEX文件的时候，一般都不需要用户指定地址，因为HEX文件内部的信息已经包括了地址。而烧写BIN文件的时候，用户是一定需要指定地址信息的。
2.2 BIN文件
对二进制文件而言，其实没有”格式”。文件只是包括了纯粹的二进制数据。
2.3 HEX文件格式

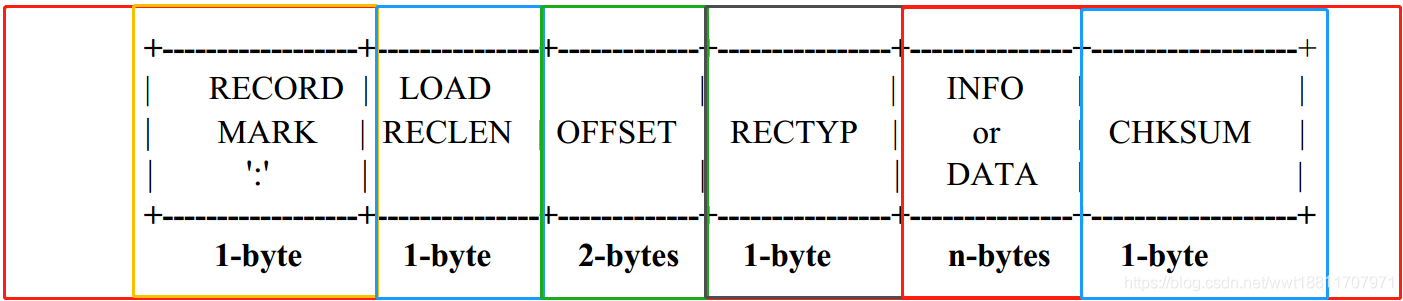

HEX文件都是由记录（RECORD）组成的。在HEX文件里面，每一行代表一个记录。记录的基本格式为：

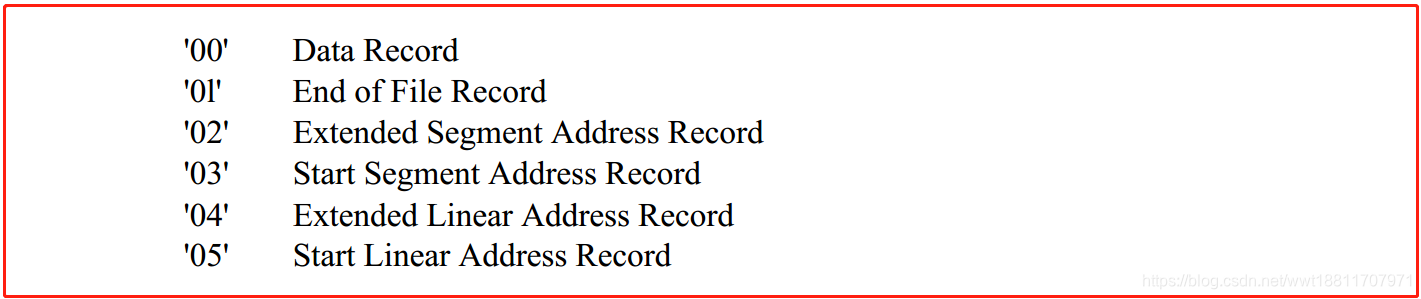

RECTYP类型：
eg:
第一条：

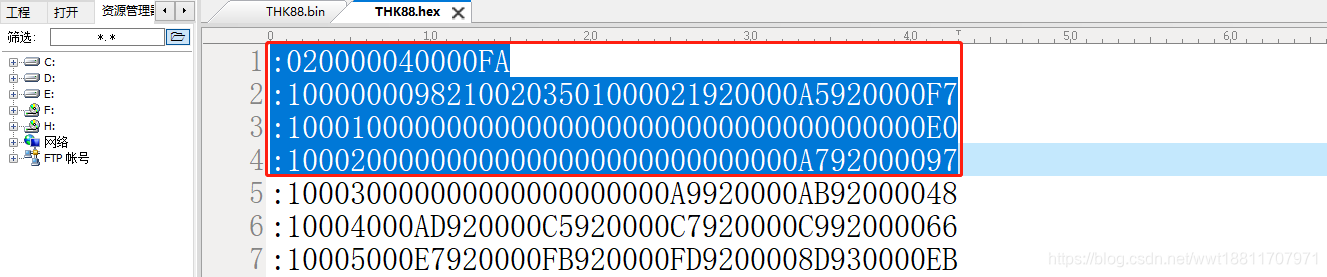

RECLEN：02；OFFSET：0000；RECTYP：04；INFO or DATA：0000；CHKUSM：FA
第二条：
RECLEN：10；OFFSET：0000；RECTYP：00；INFO or DATA：982100203501000021920000A5920000；CHKUSM：F7
以此类推

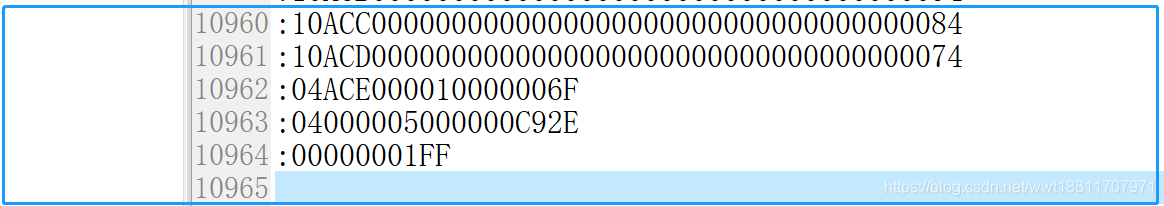

最后一条，表示文件末尾：:00000001FF
2.4 BIN文件格式

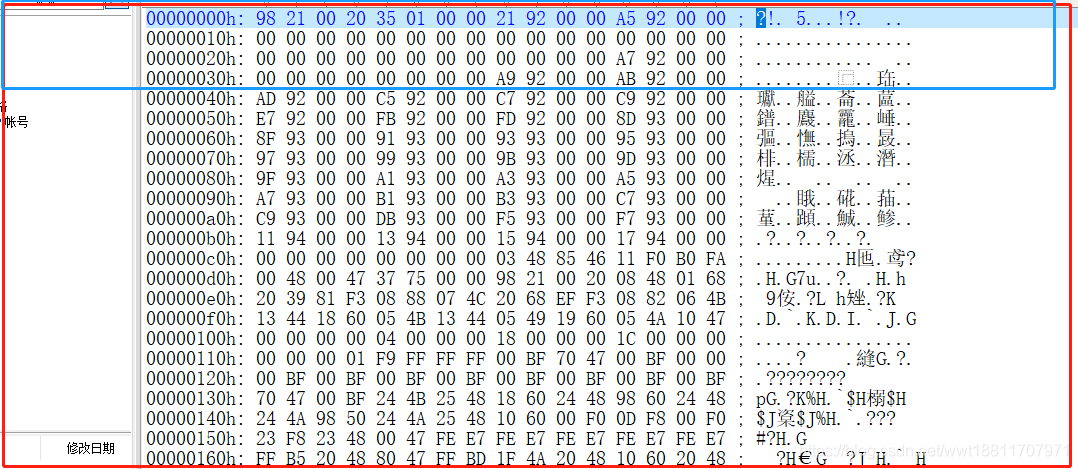

可以看到，BIN文件的数据与 HEX 格式数据的数据段是一一对应的。
2.5 HEX与BIN文件的大小
HEX 文件是用 ASCII 来表示二进制的数值。
例如：一般 8BIT 的二进制数值0x3F，用ASCII来表示就需要分别表示字符’3’ 和字符’F’，每个字符需要一个BYTE，所以HEX文件需要 > 2倍的空间。
对一个BIN文件而言，文件的大小就是文件包括的数据的实际大小。而对HEX文件而言，看到的文件大小并不是实际的数据的大小：一是因为HEX文件是用ASCII来表示数据，二是因为HEX文件本身还包括别的附加信息。
2.6 校验和计算
计算从(0x3a–”:”)以后的所有各字节的和模256的余。即各字节二进制算术和，不计超过256的溢出值，然后用0x100减去这个算数累加和，得出的值就是此行校验码。
eg：04000005000000C92E
0x100-(04+00+00+05+00+00+00+C9) = 2E
